SKG Einbauvorschrift: Geprüfte Einbruchhemmung.
Hahn Alu-System mit SKG Zertifikat
SKG Montagevoorschrift: Geteste inbraakwerendheid.
Hahn Alu-Systeem met SKG-Certificaat
Min. 3 Bänder
Min. 3 scharnieren

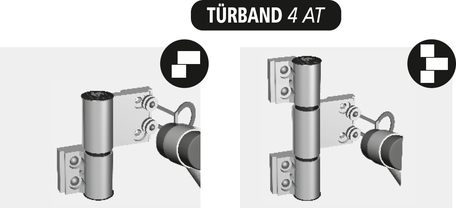

Bandkörper verschrauben.
Bei Anker-Schrauben-Befestigung Profil-Wandstärke von min. 2 x 1,8 mm.
Scharnierdelen vastschroeven.
Bij ankerschroeven minimum door2 profielwanden van 1,8 mm bevestigen.
Bei nach außen liegenden Bändern sind alle Befestigungsschrauben durch Einschlagen von Kugeln zu sichern.
Bij naar buitendraaiende scharnieren moeten alle schroeven met kogels voorzien worden.
Bei nach außen liegenden Bändern ist der Sägeschutz-Lagerbolzen verpflichtend.
Bij scharnieren voor naar buiten draaiende elementen is het gebruik van de zaagbestendige pen verplicht.
Den Dr. Hahn Türbändern Türband 4 AT und VL-Band AT wurde das SKG / KOMO-Produktzertifikat verliehen. Diese Bänder dürfen damit ohne weitere Prüfung an einbruchhemmenden Metallstofftüren verwendet werden.
Aan de Dr. Hahn deurscharnieren Türband 4 AT en VL-Band AT werd het SKG / KOMO-produktcertificaat toegekend. Deze scharnieren kunnen dus zonder verdere testen op iedere metalen deur toegepast worden.
SKG Einbauvorschrift: Geprüfte Einbruchhemmung.
Hahn Alu-System mit SKG Zertifikat
SKG Montagevoorschrift: Geteste inbraakwerendheid.
Hahn Alu-Systeem met SKG-Certificaat
Min. 3 Bänder
Min. 3 scharnieren
Bandkörper mit Befestigungsplatten verschrauben.
Bei Schraub-Anker- und Anker-Schraubenbefestigung Profil-Wandstärke von min. 2 x 1,8 mm.
Scharnierdelen met bevestigingsplaten vastschroeven. Bij schroefanker- en ankerschroefbevestiging minimum door 2 profielwanden van 1,8 mm.
Obere Falzluft bauseits auf 4 mm reduzieren.
Speling boven tot 4 mm beperken.
Bei nach außen liegenden zweiteiligen Bändern sind alle Befestigungsschrauben durch Einschlagen von Stahlkugeln zu sichern. Bei nach außen liegenden dreiteiligen Bändern sind die
Befestigungsschrauben der unteren Rahmenbandteile und der Flügelbandteile
durch Einschlagen von Stahlkugeln zu sichern. Zusätzlich
sind die unteren Bolzen mit einer Hahn-Abreißschraube zu versehen.
Bij naar buitendraaiende tweedelige scharnieren moeten alle schroeven met kogels voorzien worden. Bij naar buitendraaiende driedelige scharnieren moeten de schroeven
van het onderste kozijndeel en vleugeldeel beveiligd worden door het inslaan van stalen kogels. Bij deze scharnieren bijkomend een borgingsschroef in de onderste scharnierpen schroeven.

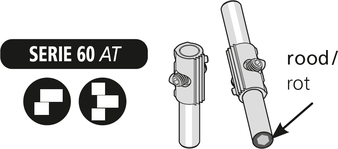

Bei nach außen liegenden Bändern ist der Sägeschutz-Lagerbolzen verpflichtend. Der Sägeschutzbolzen muss zwingend mit der roten Markierung nach unten ins Band montiert werden.
Bij scharnieren voor naar buiten draaiende elementen is het gebruik van de zaagbestendige pen verplicht. De zaagbestendige pen moet met de rode markering naar onder gericht in het scharnier geplaatst worden.
Den Dr. Hahn Türbändern Serie 60 AT wurde das SKG / KOMO-Produktzertifikat verliehen. Diese Bänder dürfen damit ohne weitere Prüfung an einbruchhemmenden Metallstofftüren verwendet werden.
Aan de Dr. Hahn deurscharnieren Serie 60 AT werd het SKG / KOMO-produktcertificaat toegekend. Deze scharnieren kunnen dus zonder verdere testen op iedere metalen deur toegepast worden.
