Universalband für leichte Aluminiumtüren

Paumelle à clamer pour habitations individuelles et collectives

Clamp hinge for residential doors

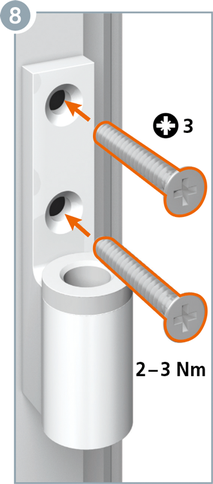

Rahmenbandteil montieren


Montage de l’élément dormant

Installing the hinge part for frame

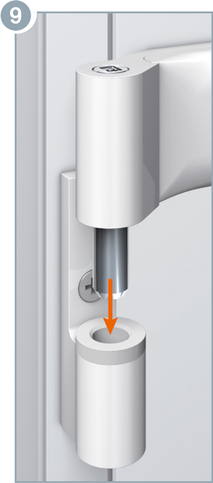

Flügelbandteil montieren

Montage de l’élément ouvrant

Assembling the sash part of the hinge






Einstellanleitung

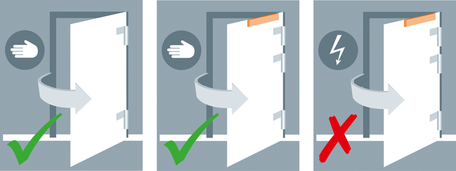

Verstellung der Bänder nur durch im Türenbau erfahrene Fachhandwerker.


Notice de réglage

Réglage et montage des paumelles uniquement par des professionnels qualifiés.

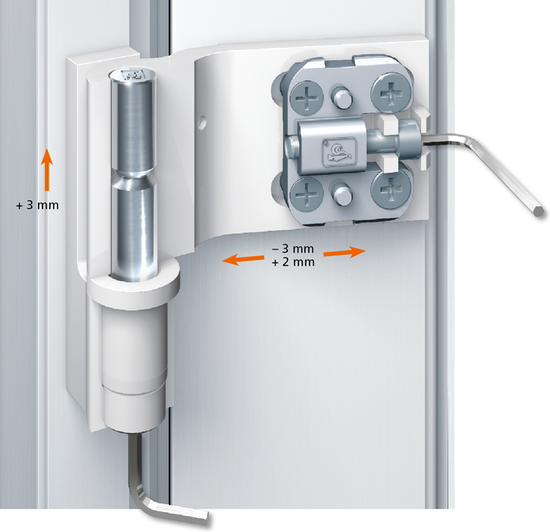

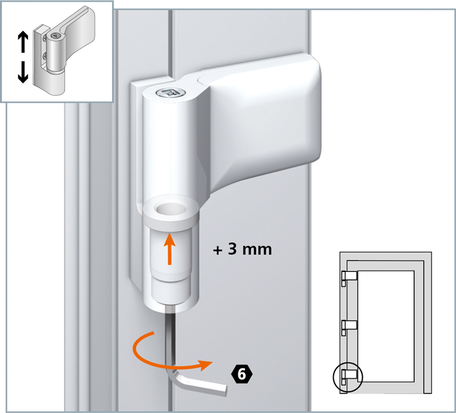

Adjustment instructions

Adjustment and regulation only to be done by an experienced tradesman.





Artikelnummern
No. d’article
Item number



Verpackungseinheit:
1 Band im Karton

Unité d‘emballage :
1 paumelle par boîte

Packaging unit:
1 hinge per box


Bestell-Schlüssel / Art.-Nr.

Codes clés / No. d’article

Order key / item number

Weiße Kunststoffteile:
Pièces PVC blanches :
White PVC parts:

E = RAL 9010

G = RAL 9016

Schwarze Kunststoffteile:
Pièces PVC noires  :
Black PVC parts:
5 = RAL 8077

4 = RAL 9010
6 = RAL 9016
9 = RAL 9005
9 = Silbermetallic 003


Bohrlehre
Gabarit de perçage
Drilling jig
